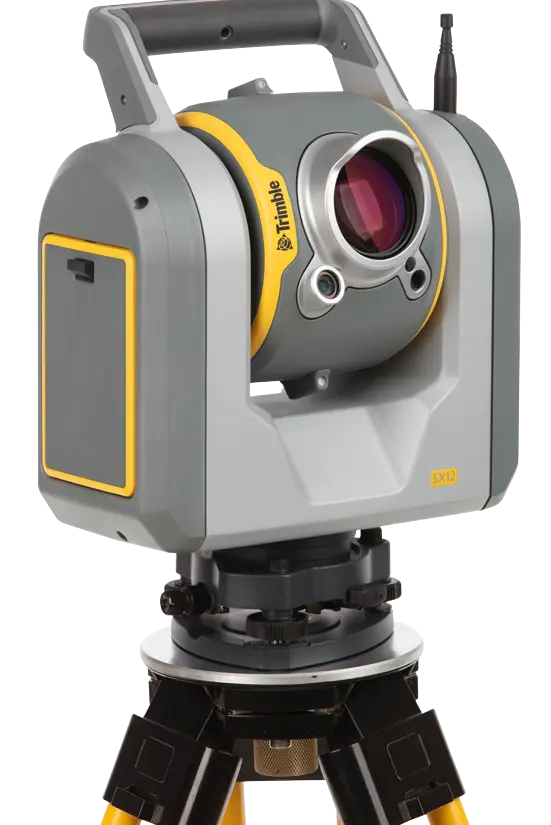

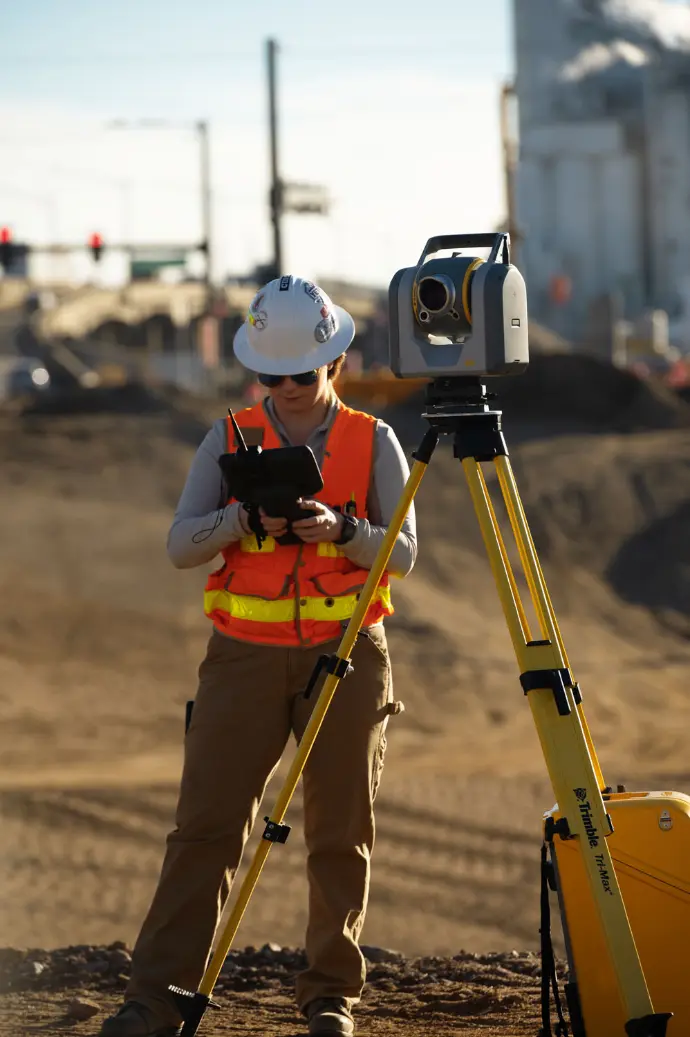

Trimble SX12 Scanning Total Station
Krachtige robotic total station prestaties gecombineerd met de extra functionaliteit van precisie 3D-laserscanning.
De Trimble SX12 verenigt landmeten, imaging en precisie-scanning naadloos in één enkel instrument voor uw dagelijkse projecten.
Ontdek de Trimble SX12 nu bij AllTerra Belux, uw partner in meetoplossingen en Reality Capture.
Vraag een demo aan SX12 kopen SX12 huren
Efficiëntie zonder compromissen: van precisiepunt naar point cloud
Waarom kiezen tussen een total station of een scanner als u beide kunt hebben? Met de SX12 verenigt u surveying, imaging en scanning zonder uw werkwijze te veranderen.
Survey-Grade Precisie: Profiteer van 1" hoeknauwkeurigheid en een EDM-precisie van 1 mm + 1.5 ppm voor uw meest kritieke uitzetwerk.
Geïntegreerde Precisie-Scanning: Leg met 26.600 punten per seconde een gedetailleerde point cloud vast, direct georefereerd aan uw survey-opstelling.
Superieure Visualisatie: Het Trimble VISION™ camerasysteem met drie gekalibreerde camera's zorgt voor kristalheldere beelden en navigatie.
Gefocuste Laserpointer: De kleinste groene laserpointer in de industrie (3 mm op 50 m) voor foutloos markeren en meten.
Veelzijdige inzetbaarheid: De SX12 in uw sector
De Trimble SX12 is ontworpen om de meest complexe uitdagingen in diverse vakgebieden aan te pakken. Dankzij de unieke combinatie van precisie-maatvoering en scanning biedt het instrument een onmiddellijke meerwaarde voor:

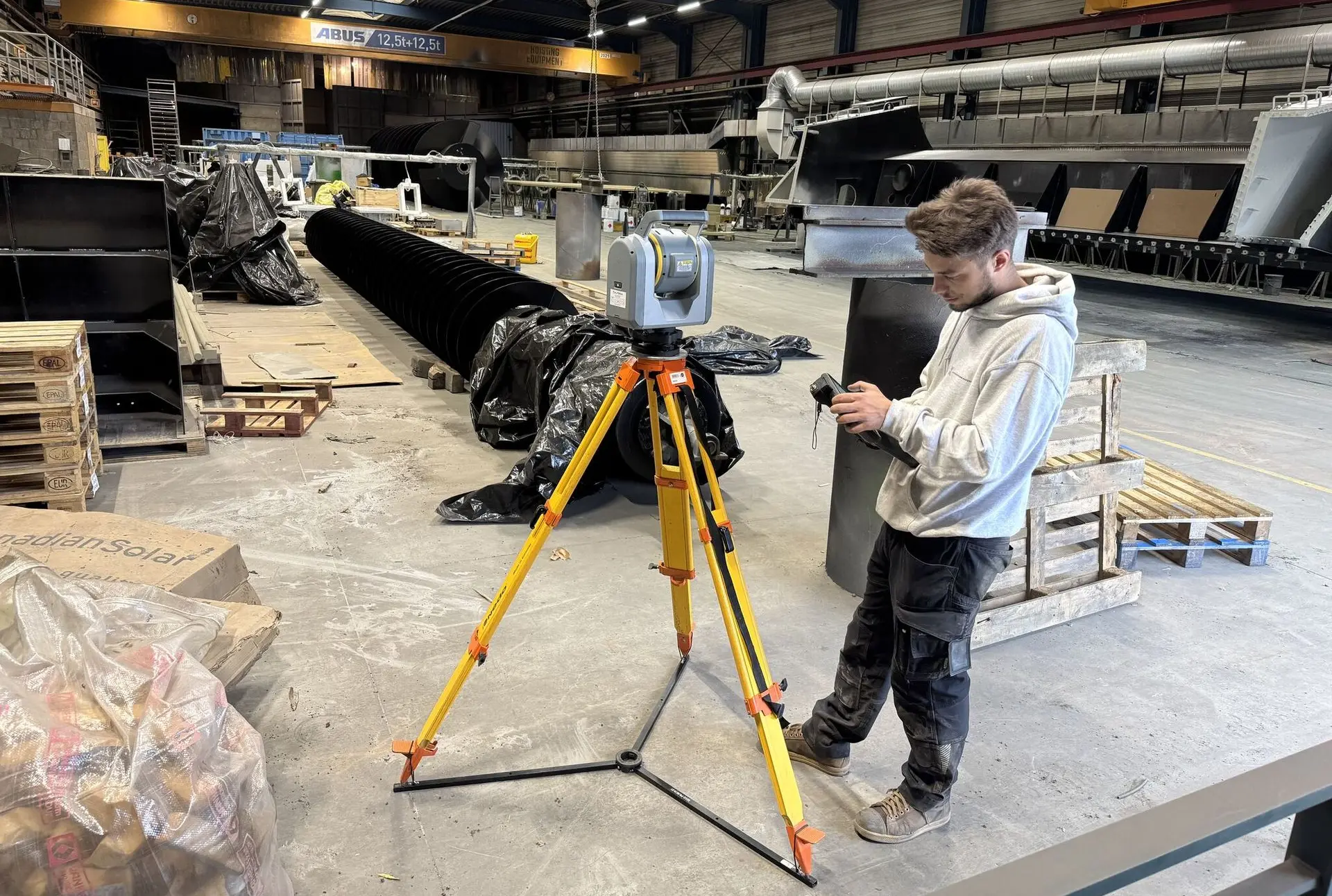

Prefab & Offsite Productie
De SX12 is de ultieme tool voor kwaliteitsborging in de fabriek. Voer razendsnel as-built controles uit en vergelijk geproduceerde elementen direct met het BIM-ontwerp om foutmarges tot een minimum te beperken.

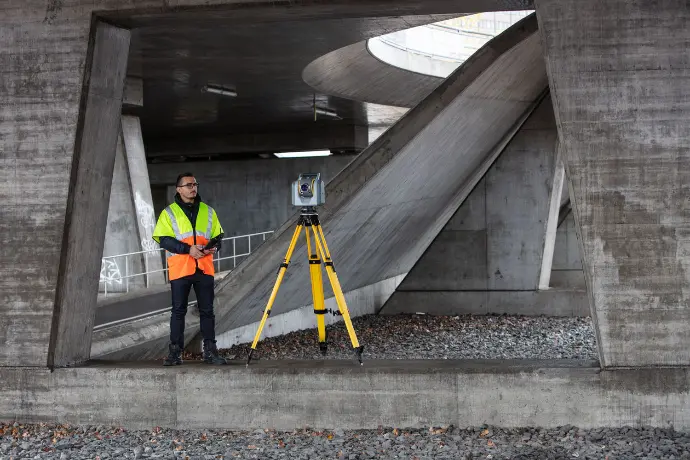

Infrastructuur
Voor de bouw en renovatie van wegen, bruggen en tunnels levert de SX12 nauwkeurige survey-data gecombineerd met rijke point clouds voor revisiemetingen, zonder de noodzaak voor extra instrumenten op de werf.

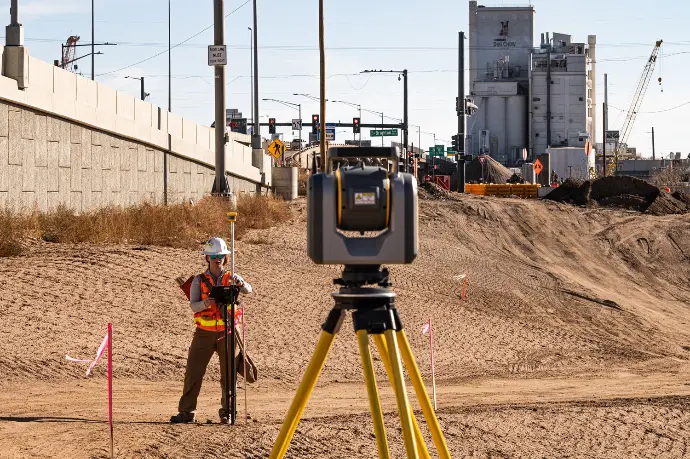

Bouw & BIM
Faciliteer een naadloze overgang van ontwerp naar uitvoering. Gebruik de precisie van een total station voor uitzetwerk en de scanfunctie voor snelle documentatie van de voortgang, direct bruikbaar in Revit of AutoCAD

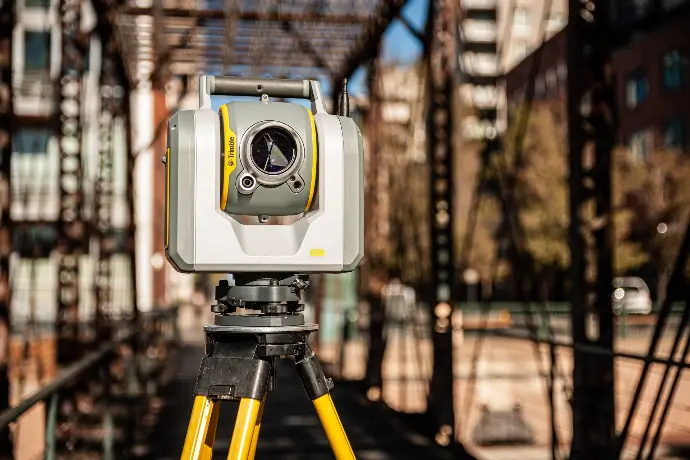

Monitoring & Inspectie
Dankzij de EDM-precisie van 1 mm + 1.5 ppm en superieure vision-technologie is de SX12 uitermate geschikt voor het detecteren van structurele vervormingen en het uitvoeren van inspecties op afstand in risicovolle omgevingen.
Volledige integratie en open workflows
De SX12 werkt naadloos samen met het volledige Trimble-ecosysteem en de tools die u al gebruikt.

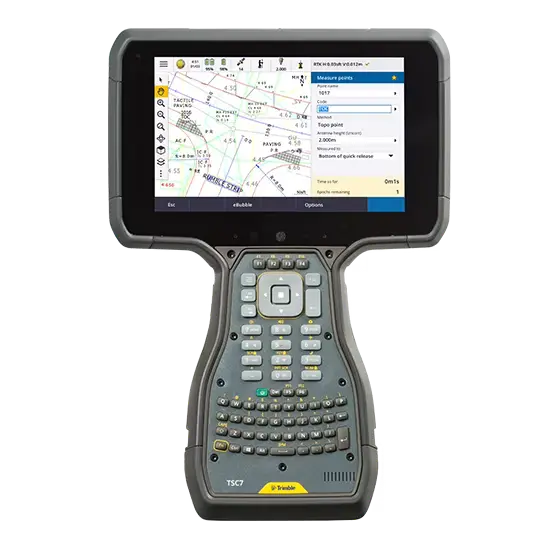

Trimble Access
De toonaangevende veldsoftware voor eenvoudige, gelijktijdige inwinning van survey-data en scans in één enkele job.

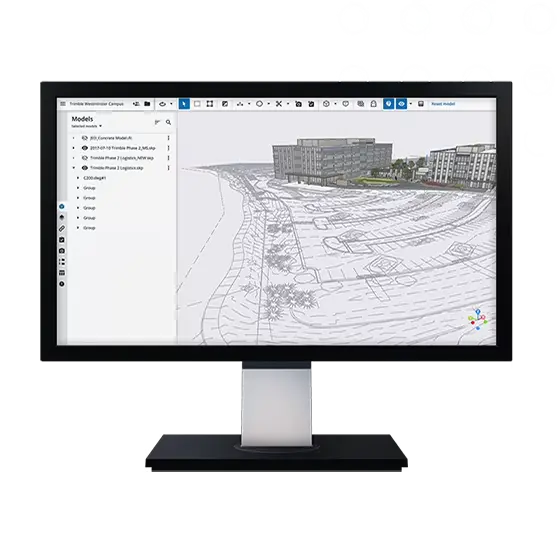

Trimble Connect
Uw centrale cloud-omgeving voor real-time samenwerking en datadelen tussen veld en kantoor.

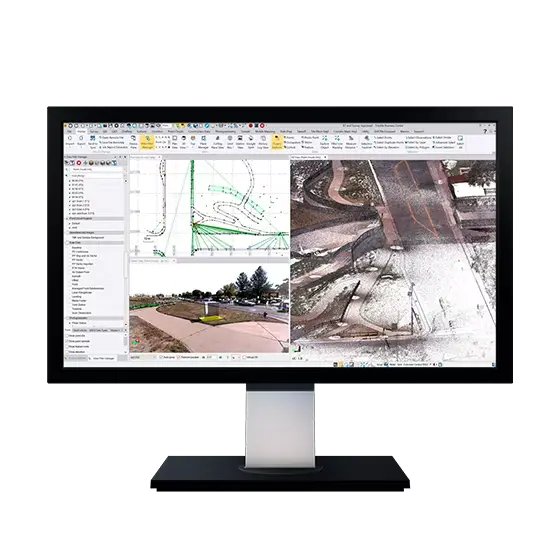

Trimble Business Center (TBC)
De software voor verwerking van zowel GNSS, total station als scan-data tot een nauwkeurig eindproduct.

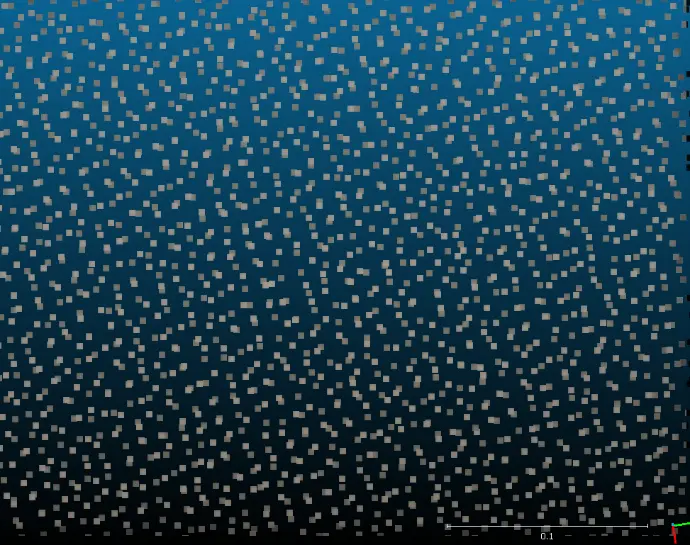

Open Formaten
Naadloze export naar universele formaten zoals bijvoorbeeld .LAS en .E57 voor direct gebruik in Revit, AutoCAD, Bentley of Tekla.
De Trimble SX12 combineert de functies van een robotic total station en een 3D laserscanner. De voornaamste specificaties zijn:
Superieure meetprecisie: Combineert een uiterst nauwkeurige hoekmeting van 1" met een EDM-precisie van 1 mm + 1,5 ppm voor maximale betrouwbaarheid bij elk project.
Geïntegreerde precisie-scanning: Legt via Lightning 3DM-technologie tot 26.600 punten per seconde vast met een indrukwekkend scanbereik tot 600 meter.
Scherpste groene laserpointer in de sector: Beschikt over de kleinste spotgrootte in de markt (slechts 3 mm op 50 meter) voor foutloos markeren en uitzetten, zelfs bij fel daglicht.
Trimble VISION™ camerasysteem: Uitgerust met drie gekalibreerde camera's in de telescoop voor kristalheldere visualisatie en gedetailleerde documentatie op afstand.
Betrouwbare dataoverdracht via Wi-Fi HaLow™: Garandeert een stabiele, lange-afstandsverbinding tussen het instrument en de controller voor maximale flexibiliteit in het veld.
Maximale robuustheid (IP55): Het instrument is optimaal beschermd tegen stof en waterstralen, wat zorgt voor een lange levensduur en betrouwbare prestaties in zware werkomstandigheden.
FAQ: Veelgestelde Vragen over de Trimble SX12
Wat is het verschil tussen de Trimble SX12 en een standaard 3D-laserscanner?
De Trimble SX12 is in de basis een high-end robotic total station dat is uitgerust met scanfunctionaliteit. In tegenstelling tot een standalone scanner, worden scans met de SX12 direct uitgevoerd binnen uw survey-coördinatensysteem. Dit betekent dat de puntenwolk direct gegeorefereerd is aan uw prisma-metingen en opstelling (resectie), waardoor complexe en tijdrovende registratie achteraf in de kantoorsoftware overbodig wordt.
Hoe nauwkeurig is de scanning-functie van de Trimble SX12?
Hoewel de SX12 met 26.600 punten per seconde niet de snelheid heeft van een pure laserscanner zoals de Trimble X9, biedt hij een superieure nauwkeurigheid voor specifieke toepassingen. Dankzij de 1" hoeknauwkeurigheid en de EDM-precisie van 1 mm + 1.5 ppm evenals de geavanceerde Lightning 3DM-technologie levert het instrument een uiterst schone en nauwkeurige puntenwolk tot op een bereik van 600 meter. Dit maakt hem ideaal voor detail-scanning waar precisie belangrijker is dan pure snelheid.
Hoe helpt de Trimble SX12 bij kwaliteitscontrole in prefab en offsite productie?
In de prefab-sector wordt de SX12 gebruikt om geproduceerde elementen in de fabriek te scannen en direct te vergelijken met het theoretische BIM-model (IFC-bestanden). Met de Surface Inspection tool in Trimble Access™ ziet de operator direct via een 'heatmap' of er afwijkingen zijn. Hierdoor kunnen fouten in sparingen of wapening worden gecorrigeerd voordat het element de fabriek verlaat, wat faalkosten op de bouwplaats drastisch verlaagt.
Wat zijn de voordelen van de groene laserpointer op de SX12?
De Trimble SX12 beschikt over de scherpste groene laserpointer in de sector, met een spotgrootte van slechts 3 mm op 50 meter afstand. Groen licht is aanzienlijk beter zichtbaar voor het menselijk oog dan rood licht. In combinatie met de mogelijkheid om de laser scherp te stellen (focussen), zorgt dit voor een ongekende precisie bij het markeren van boorpunten of het uitzetten van complexe structuren, zelfs op grote afstand of bij fel omgevingslicht.
Werkt de Trimble SX12 samen met mijn huidige CAD- en BIM-software?
Ja, de SX12 is ontworpen voor een open workflow. Via Trimble Business Center (TBC) exporteert u ingewonnen data en scans naadloos naar universele formaten zoals .LAS, .E57, .RCP en .DXF. Hierdoor is de data direct bruikbaar in pakketten zoals bijvoorbeeld Autodesk Revit, AutoCAD, Bentley, Tekla Structures en andere veelgebruikte ontwerpsoftware, zonder verlies van precisie of metadata.
Ervaar de ongekende precisie en veelzijdigheid van de Trimble SX12 zelf.
Of u nu uw maatvoering naar een hoger niveau wilt tillen of de kwaliteitscontrole in uw prefab-proces wilt optimaliseren: de SX12 biedt de oplossing in één enkel instrument. Laat u adviseren door de experts van AllTerra Belux over de integratie in uw dagelijkse werkzaamheden.
