Innovatieve samenwerking voor de Narrow Water Bridge: een digitale sprong in staalconstructie

Het project: The Narrow Water Bridge

Het project The Narrow Water Bridge is een technisch hoogstandje dat Ierland en Noord-Ierland zal verbinden over de Newry River. Dit indrukwekkende infrastructuurproject bestaat uit een zuidelijke kabelbrug van 138 meter en een noordelijke tuilbrug met een rollend bascule-gedeelte van 57 meter.

Bij een project van deze omvang is precisie cruciaal. Daarom sloegen Aelterman (specialist in complexe staalstructuren) en Westmate (expert in landmeetkunde en maatvoering) de handen ineen om een volledig gedigitaliseerde workflow te implementeren met behulp van Trimble-technologie.

Een Krachtige Synergie: Aelterman & Westmate

Bij een project van deze complexiteit is absolute precisie vereist. Daarom hebben Aelterman (specialist in complexe staalstructuren) en Westmate (expert in landmeetkunde en dimensionele controle) de handen ineen geslagen om een volledig gedigitaliseerde workflow te introduceren op basis van Trimble-technologie.

De Workflow in Detail: Van 3D-ontwerp naar Perfecte Uitvoering

In plaats van te vertrouwen op traditionele, handmatige meetmethoden, kozen Aelterman en Westmate voor een geïntegreerde aanpak ondersteund door het Trimble Connect platform. Deze transitie zorgt voor een snellere doorloop, hogere nauwkeurigheid en een transparant proces voor alle stakeholders.

1. Voorbereiden en delen van het 3D-model:

Het fundament van het project is een intelligent 3D-brugmodel, door een extern ingenieursbureau voorbereid in Trimble Tekla. Binnen dit BIM-pakket kunnen modellen rechtstreeks gepubliceerd en beheerd worden op het Trimble Connect platform.

Via configureerbare toegangsrechten krijgt de ontwerpafdeling van Aelterman volledige toegang tot het model. Hun ingenieurs splitsen het hoofdonderwerp op in kleinere 3D-submodellen. Elk submodel vertegenwoordigt een individueel bouwelement dat in de fabriek geproduceerd wordt.

In deze fase voegt Aelterman cruciale details toe:

• Complexe verbindingen tussen onderdelen.
• Exacte lasdiktes en materiaalspecificaties.
• Richtlijnen voor een correcte assemblage.

Voorbeeld van beheer gebruiksrechten in Trimble connect:

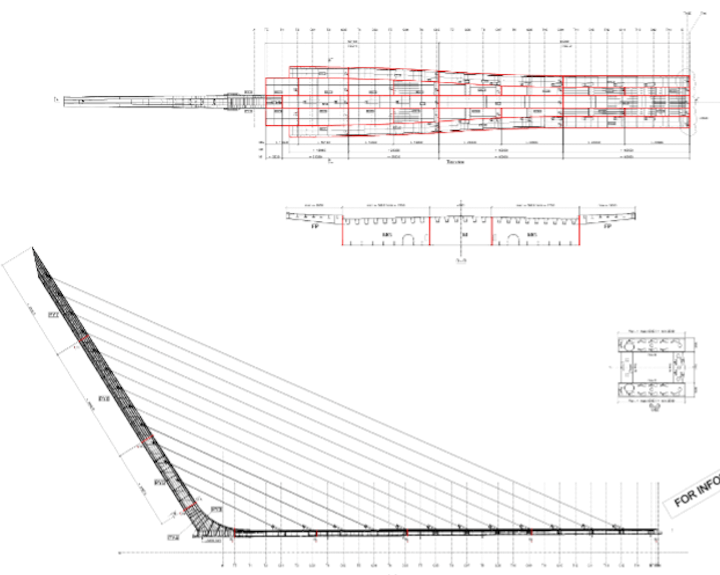

Technische tekening van een volledig brugmodel:

Voorbeeld van een individueel bouwelement:

2. Georganiseerde Datatransfer via Trimble Connect:

Nadat Aelterman de submodellen heeft gedetailleerd, worden deze per onderdeel geüpload naar Trimble Connect. Hierbij wordt een strikte en overzichtelijke mappenstructuur gehanteerd, zodat alle stakeholders — van projectleider tot kwaliteitscontroleur — altijd over de meest actuele revisie beschikken.

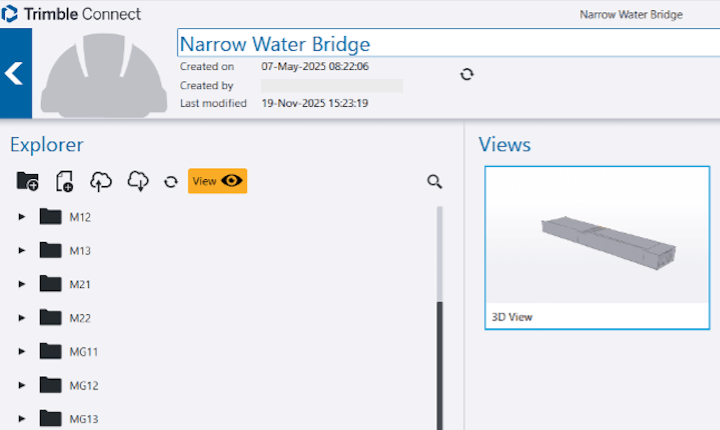

Upload van individuele brugelementen naar Trimble Connect in een overzichtelijke mappenstructuur :

Westmate maakt voor de uitvoering op de werkvloer gebruik van Trimble TSC5 en TSC7 veldboeken, uitgerust met Trimble Access software. Dankzij de geïntegreerde datalink met Trimble Connect kunnen de individuele 3D-onderdelen rechtstreeks op de veldboeken worden gedownload. Dit elimineert de noodzaak voor handmatige data-overdracht en minimaliseert de kans op fouten bij de start van de controlemetingen.

3. Geometrische Voorbereiding en Referentiepunten

Voor een nauwkeurige maatvoering in een industriële omgeving zijn fysieke hoekpunten van een stalen element niet altijd de beste referentie; ze kunnen beschadigd zijn, verscholen liggen of simpelweg onbereikbaar zijn voor een prisma.

Westmate optimaliseert het model daarom in AutoCAD/BricsCAD door specifieke hulplijnen en referentiepunten toe te voegen:

• De 0-zijde: Dit fungeert als het absolute startpunt van het element.
• De Overlengte-zijde (OL): Deze zijde wordt gebruikt om de oriëntatierichting van het stuk te bepalen.
• Offset-punten: Omdat hoekpunten in de praktijk vaak lastig in te meten zijn, worden er vaste referentiepunten aangebracht op een exact gedefinieerde afstand (bijvoorbeeld exact 200 mm vanaf het 0-punt en 200 mm vanaf de overlengte).

Deze verrijkte modellen worden opnieuw geüpload naar Trimble Connect, waardoor men  in het atelier onmiddellijk over de juiste geometrische houvast beschikt.

Op dit ogenblik kan dit type bewerkingen (nog) niet uitgevoerd worden in Trimble Connect.  Dit type functionaliteiten staan wel op de roadmap voor volgende releases van Trimble Connect.

Aangepast element met referentiepunten:

4. High-Precision Controlemetingen op de Werkvloer

Aelterman en Westmate hebben vooraf gedefinieerd welke kritieke punten gecontroleerd moeten worden. Aelterman levert hiervoor een gedetailleerde lijst van platen en hoogteverschillen aan.

De metingen op de werkvloer worden uitgevoerd met Trimble S-series robotische total stations of de Trimble SX12 scannende total station. Hierbij worden specifieke technieken ingezet om de hoogste nauwkeurigheid te garanderen:

• Bolprisma's: Door het gebruik van bolprisma’s heeft de oriëntatie ten opzichte van het instrument geen invloed op de hoek- of afstandsmeting.
• Dubbele kijkerstand: Om elke instrumentele fout tijdens het insnijden (het bepalen van de eigen positie ten opzichte van het werkstuk) te elimineren, wordt er systematisch in beide kijkerstanden gemeten.

Na de meting worden de resultaten via Trimble Access direct terug gesynchroniseerd naar Trimble Connect. De data is hierdoor onmiddellijk beschikbaar voor de finale analyse.

Voorbeelden van bolprisma's

Inmeten van brugelement met Trimble SX12

5. Rapportage:

Het sluitstuk van de samenwerking is de rapportage. In plaats van statische Excel-lijsten, worden de meetresultaten direct vergeleken met het originele 3D-model.

Visuele Feedback:

• X- en Y-afwijkingen worden aangeduid met pijlen die de richting aangeven waarin het onderdeel moet worden verplaatst.
• Z-waarden tonen het verschil in hoogte tussen het gemeten punt en het model.

Het survey-rapport wordt via de cloud gedeeld met de kwaliteitsdienst van Aelterman. Hierdoor kan er, indien nodig, onmiddellijk worden bijgestuurd in het productieproces.

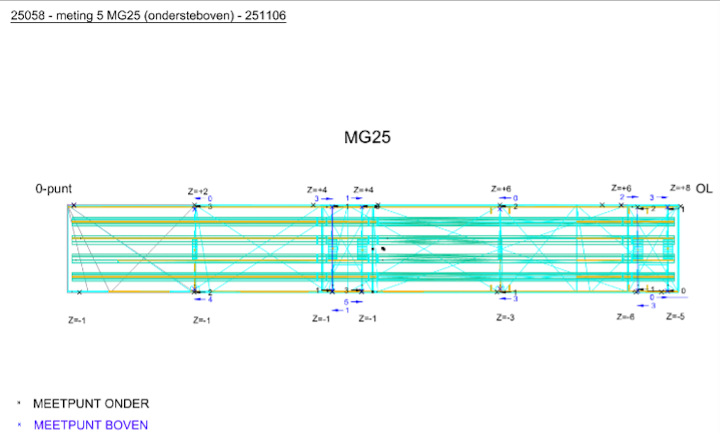

Voorbeeld van kwaliteitsrapport

Conclusie: een Nieuwe standaard in Staalbouw

De samenwerking tussen Aelterman en Westmate bij de Narrow Water Bridge laat zien dat digitalisatie veel meer is dan alleen "nieuwe software". Het is een gedeelde visie op kwaliteit. Door de krachten te bundelen en gebruik te maken van het Trimble-ecosysteem, hebben zij een workflow gecreëerd die sneller, nauwkeuriger en transparanter is.

Deze innovatieve aanpak minimaliseert faalkosten en garandeert dat de verbinding tussen Ierland en Noord-Ierland gebouwd wordt volgens de hoogste standaarden.
